高频噪声干扰产生机理与排查切入点
电子系统中的电磁干扰主要来源于电压或电流的快速瞬变，即较高的变化率在寄生参数激励下形成的高频振荡。在开关电源的功率开关管开通与关断瞬间，变压器漏感和开关管寄生电容会产生剧烈的电压尖峰与振铃现象，这些高频能量会沿着电源输入输出线缆向外传导。在高速数字电路中，数字信号的时钟边沿过于陡峭，高频谐波分量会通过电源分配网络或接地回路形成共模电流，进而通过接口线缆形成天线辐射。工程人员在面对噪声超标时，首先需要区分干扰是差模成分还是共模成分，并准确锁定噪声峰值所对应的基波或谐波频率。
排查过程应当以频谱分析仪采集到的实际曲线为依据，重点观察超标频点的分布特征。若超标频点呈现离散的单频窄带尖峰，且频率与开关电源工作频率或微处理器的系统时钟频率成整数倍关系，通常表明干扰源来自周期性开关动作。此时应当顺着时钟驱动线路或功率开关节点排查回路面积，检查电流环路是否形成了较大的辐射天线。如果超标频段表现为较宽频带内的包络隆起，往往是寄生LC振荡引起的宽带杂波，需要重点排查变压器寄生电容、二极管反向恢复电流以及接地板的阻抗连续性。
在定位干扰源的同时，还需要评估噪声沿线路传播的阻抗环境。电磁滤波的本质是通过在干扰路径上构建阻抗失配，迫使高频噪声能量被反射或被电阻性损耗吸收。当噪声源回路表现为低阻抗特性时，在回路中串联高阻抗元件能够形成有效的阻抗失配；而当回路呈现高阻抗特性时，并联低阻抗旁路元件则更为有效。如果设计人员未厘清源阻抗与负载阻抗特性，盲目串联电感或并联电容，可能引发新的电路谐振，导致局部频段的噪声不降反升。因此，准确判定噪声传输路径的阻抗性质，是选定元器件拓扑结构的前提条件。
分频段抑制与电路拓扑优化的实施步骤
针对复杂的电磁干扰问题，工程实施需要遵循由源头至路径、由低频到高频的分频段治理步骤。第一步是在电源输入接口与敏感负载前级设置主级滤波拓扑，针对传导集中的低频段与中频段展开抑制。在几百千赫兹至几十兆赫兹的频率范围内，共模噪声与差模噪声往往交织存在，此时应当优先使用共模电感配合安规电容构建双向低通滤波网络。工程人员需要核算线路工作电流，根据差模纹波大小与共模衰减指标选择合适的磁心材料与电感量，确保低频段有用电能顺利通过的同时，将传导干扰压制在标准限值以下。
第二步是切入中高频段的局部能量吸收，针对一兆赫兹以上的残留高频噪声与尖峰脉冲进行拦截。在此频段内，普通绕线电感由于匝间寄生电容的存在，往往已经越过自谐振频率而呈现容性，彻底失去高频抑制能力。此时应当在功率开关管引脚、二极管阴极或数字信号走线端串入穿心磁珠，利用软磁铁氧体或非晶合金材料的高频能量损耗特性，将瞬变高频电流转化为热能散逸。在布线层面上，穿心磁珠应当尽量紧贴噪声发生源的引脚放置，比较大限度缩短未经滤波的高频走线长度，避免噪声通过空间耦合越过滤波元件直接向外辐射。
第三步是构建多阶滤波网络以拓宽有效抑制带宽。当单一元件在高频段无法提供足够的衰减深度时，可以采用三端子LCL型T型低通拓扑结构。T型滤波器通常由两个磁珠与中间并联的电容组合而成，利用电感对高频的阻碍与电容对高频的旁路作用，形成二阶低通滤波响应。在实施该步骤时，需要特别注意并联电容的接地路径设计，接地走线过长引入的寄生电感会抬高接地阻抗，严重削弱高频旁路效果。必须保证接地点直接连接至低阻抗参考地平面，以确保多阶网络在较宽的频率范围内维持稳定的插入损耗。
关键滤波元件选型与器件特性匹配
在选型与器件匹配环节，东莞市德正磁源科技有限公司提供的产品矩阵涵盖了插件穿心磁珠、贴片穿心磁珠、非晶穿心磁珠以及三端子LCL-T型滤波器等多种类型，可对应不同频段与电气工况的滤波需求。对于工作在几兆赫兹至数百兆赫兹的一般信号回路与电源母线，铁氧体插件穿心磁珠是高频滤波的常用选择。例如其单孔RH系列或多孔R6H系列元件，在二十五兆赫兹与一百兆赫兹测试条件下具备明确的阻抗规格。以RH 3514008型号为例，其在一百兆赫兹下的**小阻抗值可达一百四十欧姆，能够有效吸收高频反射与振铃能量，且该系列元件允许的直流电阻较小，便于兼顾直流压降要求。
当设备面临空间极为有限且工作电流较大的工况时，贴片穿心磁珠展现出独特的封装优势。东莞市德正磁源科技有限公司开发的贴片穿心磁珠系列涵盖了单珠与双珠结构，额定电流比较高可支持至十七安培。在布局紧凑的高密度印制板中，贴片封装能够减少引线引入的寄生参数，适配自动化贴片与回流焊工序。例如FBS SMB853025型号在一百兆赫兹下**小阻抗为一百欧姆，直流电阻上限为五毫欧，适合大电流电源路径中的高频噪声抑制。对于双珠结构的FBD型号，其阻抗值通常为单珠的二倍，能够为强干扰回路提供更深的阻抗壁垒，工程人员可根据板上空间与电流定额进行取舍。
若电路噪声主要集中在九千赫兹至三兆赫兹等较低频段，传统铁氧体磁珠往往阻抗较低，难以对开关尖峰起到足够的压制作用。此时可以选用钴基非晶穿心磁珠作为主动型噪声抑制元件。非晶穿心磁珠具备较高的矩形比、高导磁率以及低矫顽力特性，在十千赫兹至一兆赫兹范围内兼具电感恒定性与高阻抗特性。例如AmB401570型号在一百千赫兹下的阻抗值为七点二欧姆，至二百兆赫兹时阻抗可提升至九十二点六七欧姆。这类元件可直接套设在半导体功率管引脚上，在开关管关断瞬变过程中直接吸收反向恢复尖峰电流，从源头降低杂波能量。

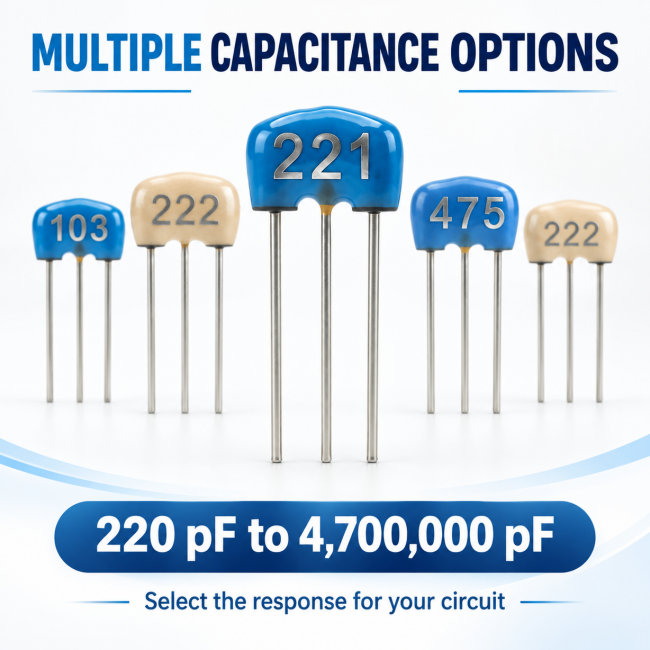

在需要对几十兆赫兹至千兆赫兹实施超宽频深层衰减的敏感模块输入端，三端子LCL-T型滤波器提供了紧凑的集成解决方案。该系列器件通过将两个穿心磁珠与轴向电容封装为一体，形成稳定的T型滤波拓扑。例如LCL-121M500C102KT型号在一百兆赫兹下阻抗为六十欧姆，配合一千皮法电容，在二十五兆赫兹至一千兆赫兹的频率范围内均能提供大于二十分贝的插入损耗，其特征谐振频率位于一百兆赫兹，比较大插入损耗可达五十分贝。工程人员在选用该类复合器件时，需要根据目标噪声的频带范围核对电容容值，电容容量越大，滤波器的低频截止点通常越低，应根据系统的工作带宽合理设定。
产线装配兼容性与可靠性核对条件
将选定的滤波方案导入实际生产时，必须严谨核对元器件的物理结构、装配工艺与电气耐久性参数。首先是机械尺寸与供料编带的兼容性核验。插件磁珠通常采用轴向卧式编带或径向立式编带交付，设计人员需根据工厂自动化插件机的夹爪规格核对编带间距。卧式编带常见的跨距包括五十二点四毫米与二十六毫米，引线直径通常在零点六五毫米左右；立式编带则需确认引线折弯间距与成型高度，避免元件引脚间距与电路板孔距公差累积，导致自动化插件过程中发生弯脚或卡料。对于贴片元件，则应核对卷带包装尺寸与焊盘几何设计，确保贴片机吸嘴取料精度与回流焊接时的自校准能力。
其次是焊接工艺窗口与热应力承受能力的核对。贴片穿心磁珠必须能够承受标准化回流焊温度曲线的冲击，避免内部磁体与引线在高温区产生微裂纹或端头脱焊。对于插件型磁珠与三端子滤波器，则需要耐受波峰焊预处理曲线。根据相关的环境可靠性标准，元件引线在二百六十度至二百八十度焊料槽浸入规定时间后，引脚外观及机械结合强度必须保持完好，且焊料覆盖率需保持在较高水平，以防止在长期振动环境中出现冷焊或虚焊缺陷。
长期运行环境下的电气特性衰减核对。滤波元器件长期处于发热与振动工况下，其阻抗特性与绝缘耐压指标不得发生不可逆退化。工程人员需要核实器件的工作温度范围，铁氧体与非晶材料的磁导率通常会随工作温度升高而变化，必须确认在八十五度高温耐久存放数百小时后，器件的阻抗值与直流电阻仍处于设计允许公差内。同时，还应关注元件的耐击穿电压与绝缘电阻，例如穿心磁珠在直流五百伏测试条件下的绝缘表现，确保器件在异常浪涌电压进入时不发生介电击穿，维持整个供电系统的电气绝缘安全。
在实施高频EMI治理方案时，工程人员需明确该方案主要适用于存在明确传导路径与空间辐射的高频电磁干扰场景。对于直流低频跌落、雷击浪涌防护等大能量过电压工况，依赖压敏电阻，磁性滤波元件不能替代过压保护器件。下一步，设计人员应当利用近场探头与频谱分析仪对样机的超标节点进行精细扫查，明确超标尖峰的具体频点与回路阻抗，随后索取对应规格磁珠与滤波器的详细电气阻抗曲线及封装样件，在调试板卡上完成实测比对与温升验证，确保滤波网络兼顾干扰衰减与量产可靠性。
