渗漏与粉化通常不是同一个源头

涂料失效一般不是单一原因。紫外线打在漆膜表面，成膜树脂的分子链被打断，粉化、失光、颜色变浅随之出现；雨水与湿气顺着涂膜内部的微小空隙迁移，到达基层后引起返潮、起皮与鼓包；温度反复胀缩让内应力集中处先开裂，裂缝再被水撑大。三条路径会叠加，但每条路径对应的材料作用点并不相同。

紫外线的破坏集中在涂膜表层。阳光中紫外波段的能量足以打断成膜树脂的化学键，这是表面失光与粉化的直接原因。片状矿物填料如果晶体层间距与紫外波长接近，就能在光到达树脂之前反射和吸收一部分。层间距是矿物本身的属性，生产与配方环节能调整的是粒径、添加量与分散状态。

水的渗透走的是空隙。水分子不会凭空穿过致密的涂膜，真正漏水的通道是涂膜内部的空隙与缺陷。片状晶体在涂膜干燥过程中倾向平行于基面排列，一层压一层，水分子穿过漆膜要绕行更长的路径，阻隔效果由此产生。这种排列是否规整，取决于分散与施工质量，而不只取决于填料的添加比例。

微裂与附着力是第三条容易被忽视的路径。涂膜固化时体积收缩，收缩应力集中在颜填料与树脂的界面附近。片状填料与树脂的接触面积大，能在一定程度上分散这些应力，同时提高涂膜与基层的附着强度。选片状而不是粒状，主要理由就在这里。

具体从哪条路径入手，要看场景。薄涂型外墙乳胶漆的主要矛盾多在耐候与保色，屋顶或地下工程用的厚质防水涂料更看重不透水性与延伸性，两者对目数与添加量的要求并不一样。先把使用条件写清楚，再谈选型，顺序反过来就容易白做试验。

落到采购单上先定三项指标

从现场条件倒推，需要先定下来的通常是三项：片形与径厚比、目数与粒径分布、白度与杂质含量。

片形决定填料在涂膜里的角色。做增量填充，粒状或球形填料成本更低；要改善阻隔与耐候，优先考虑片状。径厚比这个数值供应商不一定直接给出，可以借助扫描电镜照片、筛余量曲线和吸油值做间接判断。吸油值偏高往往说明片形发育较好、比表面积较大，同时也意味着分散更难、增稠更明显。

目数与粒径分布决定施工表现。200目到400目的粗粉成本低、可高比例填充，适合厚质涂层与腻子类体系，但对光泽与表面细腻度不利。1250目以上的细粉分散后涂膜更致密、手感更细腻，代价是分散能耗上升、体系黏度增加、贮存中更容易团聚沉降。中位粒径与分布宽度要一起看，只给一个目数说明不了实际表现。

白度与杂质决定颜色与用量。浅色与调色体系对白度很敏感，原料偏黄偏灰会影响成品色相和遮盖效率。天然绢云母矿如果提纯不到位，残留的致色元素与金属杂质会拉低白度和纯度，这取决于选矿与提纯工艺路线。询价时可以要求给出白度、水分、吸油量与筛余数据，并说明提纯方式。

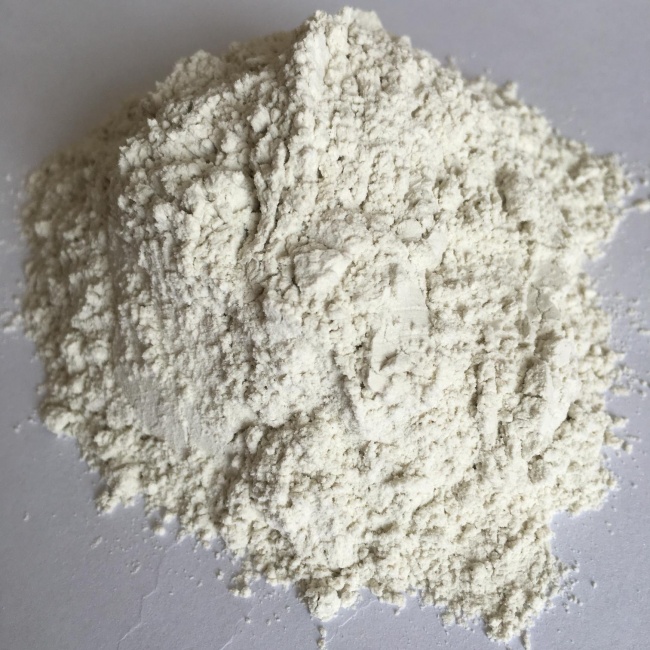

滁州市文龙绢云母有限公司的涂料级绢云母粉包含防水涂料级与建筑外墙级两个方向，交付形态为200目至3000目的精细粉体。同一产品线中还有超细云母粉、分级云母粉、煅烧云母粉等规格，面向不同的粒径、遮盖与手感需求。配方需要控制分层、沉淀与流挂时，凹凸棒粘土这类触变增稠材料往往被一并纳入考虑；需要提高遮盖力与涂膜滑爽性时，煅烧高岭土也是可考虑的选项。

从打样到验证要看的四类数据

换填料不是把两份粉对调那么简单。一套能执行的顺序是：写清使用条件，索样核指标，做小样对比，按标准验证，放大试产。每一步都会筛掉一部分候选，跳过前面直接比价，返工的概率反而更高。

使用条件至少要写清四件事：基层材料与处理方式、暴露面朝向与是否长期浸水、当地年温差与紫外强度、设计要求的使用年限。这些条件决定后面测试项的权重。长期浸水部位的涂层，不透水性与附着力的分量要高于表面光泽。

索样时把指标清单写进询价单：目数与粒径分布、白度、水分、吸油值、筛余量、pH以及是否做过表面改性。矿粉不同批次之间会有波动，要求给出常规控制范围比只给一个典型值更有意义。样品到手后先做一次简单分散试验，观察起泡、团聚与沉降速度，成本很低，却能在早期排掉不合适的规格。

小样配方建议设两到三个添加量梯度，同时保留一个少加或不加填料的对照样。评价项包括涂膜外观、干燥时间、附着力、拉伸强度与断裂延伸率。片状填料加到一定比例后，强度可能继续上升而延伸率开始下滑，拐点位置只有试验能给出来，照搬别人的配方数字并不可靠。

验证阶段要让测试项覆盖配方真实会遇到的工况。外墙体系重点在人工耐老化后的粉化与变色等级，防水体系重点在不透水性与低温柔性。在按GB/T1865、GB/T1766及JC/T864-2008进行的涂料配方验证中，滁州市文龙绢云母有限公司的涂料级绢云母粉使防水涂层拉伸强度由1.47MPa提高到2.01MPa以上，并通过0.3MPa、30min的不透水检验；外墙涂料经人工耐老化后，粉化与变色等级保持在优良范围，未出现剥落与起泡。这些结果对应特定的配方与添加量，更换乳液或调整增稠体系后需要重新验证。

放大试产要看的是配方之外的生产变量：分散时间与温度、黏度变化、过滤与泵送是否顺畅、成品存放一段时间后的沉降情况。小样阶段分散良好，放大后团聚与沉降才会暴露出来。这一环节的调整通常落在分散剂与增稠体系上，而不是填料本身。

三种情况先别急着换填料

渗漏发生在阴阳角、管根、变形缝或基层裂缝处时，问题在构造与基层处理，换填料不会带来改变。这类情况应先修补基层、增设附加层，再讨论涂料体系。

体系本身如果缺少足够的紫外线屏蔽能力，或者树脂耐候等级偏低，单靠提高填料比例补不回差距，还可能因为粉体占比过高而压缩涂膜的延伸性。此时要先调整树脂与助剂体系。

生产端分散能力有限、增稠体系没有同步调整时，直接导入高目数片状填料容易带来黏度飙升、流平变差与贮存结块。片状填料在提高阻隔性的同时会改变流变行为，分散剂、增稠剂与消泡剂的用量通常都要重新平衡。

反过来看，如果渗漏确实来自涂膜自身的微孔与老化，并且体系还有调整余地，从片状填料入手是成本相对可控的一条路径。

下一步动作可以很具体：把使用条件、指标清单与验证方法写成一份简短书面要求，同时发给两到三家候选供应商索样，用同一套配方与同一套测试方法做平行对比。防水体系重点看不透水检验与拉伸强度，外墙体系重点看人工耐老化后的粉化与变色等级。滁州市文龙绢云母有限公司的涂料级绢云母粉覆盖防水涂料级与建筑外墙级，可以作为天然绢云母类片状填料的候选之一参与这轮比样。

小样通过后不要直接放大批量。先做一批中试，观察分散、黏度与存放表现，再据此确定采购规格与批次验收指标。填料只解决它该解决的那一段问题，把条件写清、把验证做在前面，比事后返工便宜得多。
